ЗИП СРЕДНЕГО РЕМОНТА ДЛЯ КОМПРЕССОРНОЙ СТАНЦИИ УКС-400В-П4М
ЗАПЧАСТИ ДЛЯ КОМПРЕССОРНОЙ СТАНЦИИ УКС-400В-П4М
ЗИП СРЕДНЕГО РЕМОНТА ДЛЯ КОМПРЕССОРНОЙ СТАНЦИИ УКС-400В-П4М
Структура изделия по деталям (комплектующим)

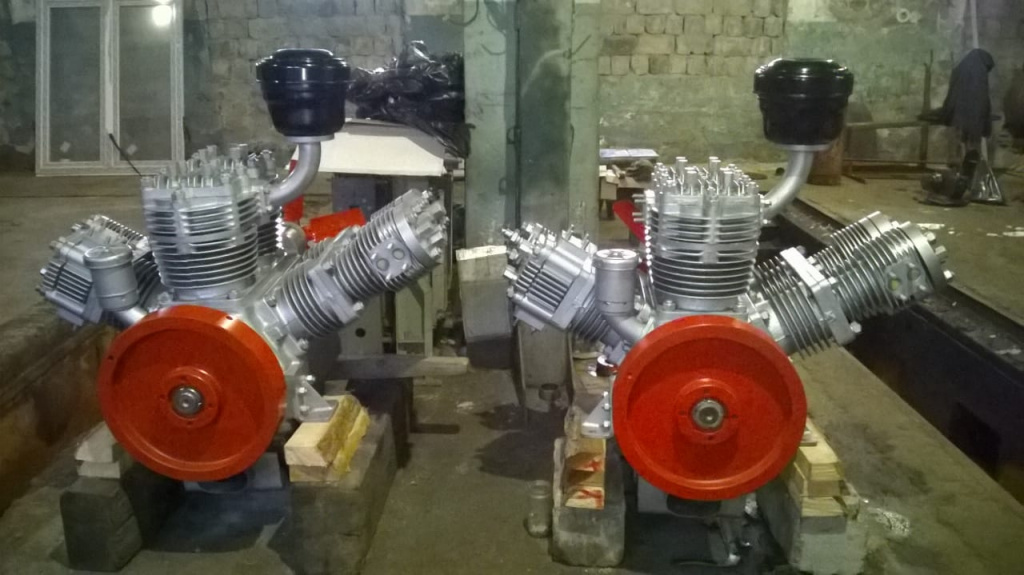

ВШ-2,3/400 ЗИП
Комплект ЗИП для среднего ремонта
|
№ чертежа детали |
Наименование |
Количество |
|
Сборочные единицы |
||
|
ВШ-2,3/400 сб.401-1-7-1 |
Палец |
16 |
|
ВШ-2,3/400 сб.401-3-2 |
Клапан |
1 |
|
ВШ-2,3/400 сб.401-3-3 |
Клапан |
1 |
|
ВШ-2,3/400 сб.401-6-1 |
Клапан V ступени |
2 |
|
ВШ-2,3/400 сб.401-11-1 |
Поршень V ступени |
1 |
|
АВШ-3,7/200 304-168 сб.13 |
Клапан всасывающий II ступени |
2 |
|
АВШ-3,7/200 304-168 сб.14 |
Клапан нагнетательный II ступени |
2 |
|
АВШ-3,7/200 304-98-34-00 |
Клапан |
1 |
|
АВШ-3,7/200 304-98-37-00 |
Клапан |
1 |
|
Детали |
||
|
ВШ-2,3/400 401-2 |
Прокладка |
2 |
|
ВШ-2,3/400 401-3 |
Прокладка |
2 |
|
ВШ-2,3/400 401-4 |
Прокладка |
4 |
|
ВШ-2,3/400 401-5 |
Прокладка |
6 |
|
ВШ-2,3/400 401-1-10 |
Прокладка |
5 |
|
ВШ-2,3/400 401-1-11 |
Прокладка |
3 |
|
ВШ-2,3/400 401-1-12 |
Прокладка |
4 |
|
ВШ-2,3/400 401-1-16 |
Прокладка |
40 |
|
ВШ-2,3/400 401-1-19 |
Прокладка |
5 |
|
ВШ-2,3/400 401-1-1-1-3 |
Прокладка |
2 |
|
ВШ-2,3/400 401-1-1-1-4 |
Пластина клапанная |
4 |
|
ВШ-2,3/400 401-1-1-5 |
Прокладка сапуна |
2 |
|
ВШ-2,3/400 401-1-2-7 |
Штифт |
2 |
|
ВШ-2,3/400 401-1-2-12 |
Прокладка |
4 |
|
ВШ-2,3/400 401-1-3-7А |
Кольцо уплотнительное |
5 |
|
ВШ-2,3/400 401-1-3-8 |
Прокладка |
2 |
|
ВШ-2,3/400 401-1-3-1-6 |
Пружина |
2 |
|
ВШ-2,3/400 401-1-3-1-8 |
Прокладка |
3 |
|
ВШ-2,3/400 401-2-2 |
Прокладка |
4 |
|
ВШ-2,3/400 401-2-4 |
Прокладка |
2 |
|
ВШ-2,3/400 401-2-5 |
Прокладка |
2 |
|
ВШ-2,3/400 401-2-7 |
Прокладка |
4 |
|
ВШ-2,3/400 401-2-8 |
Прокладка |
4 |
|
ВШ-2,3/400 401-3-1 |
Прокладка |
2 |
|
ВШ-2,3/400 401-3-4А |
Прокладка |
2 |
|
ВШ-2,3/400 401-3-5 |
Прокладка |
2 |
|
ВШ-2,3/400 401-3-6 |
Прокладка |
2 |
|
ВШ-2,3/400 401-3-7 |
Прокладка |
2 |
|
ВШ-2,3/400 401-6-4 |
Прокладка |
8 |
|
ВШ-2,3/400 401-6-5 |
Прокладка |
8 |
|
ВШ-2,3/400 401-6-1-2 |
Седло |
4 |
|
ВШ-2,3/400 401-6-1-3 |
Тарелка |
4 |
|
ВШ-2,3/400 401-6-1-4 |
Пружина |
4 |
|
ВШ-2,3/400 401-6-2-2 |
Гильза |
2 |
|
ВШ-2,3/400 401-6-2-3 |
Прокладка |
2 |
|
ВШ-2,3/400 401-7-2 |
Кольцо маслосъемное |
4 |
|
ВШ-2,3/400 401-7-5 |
Кольцо уплотнительное |
6 |
|
ВШ-2,3/400 401-8-1 |
Кольцо уплотнительное |
4 |
|
ВШ-2,3/400 401-8-2 |
Кольцо маслосъемное |
2 |
|
ВШ-2,3/400 401-9-4 |
Кольцо уплотнительное |
8 |
|
ВШ-2,3/400 401-10-3 |
Кольцо уплотнительное |
18 |
|
ВШ-2,3/400 401-11-1-4 |
Кольцо уплотнительное |
16 |
|
ВШ-2,3/400 401-11-1-6 |
Шайба-замок |
4 |
|
ВШ-2,3/400 401-11-1-7 |
Кольцо маслоподающее |
3 |
|
ВШ-2,3/400 401-15-21 |
Прокладка (набор) |
2 |
|
АВШ-3,7/200 304-98-00-30 |
Прокладка |
39 |
|
АВШ-3,7/200 304-98-27-02 |
Пластина |
270 |
|
АВШ-3,7/200 304-98-32-07 |
Прокладка |
15 |
|
АВШ-3,7/200 304-98-34-03 |
Пластина |
6 |
|
АВШ-3,7/200 304-98-34-04 |
Пластина |
6 |
|
АВШ-3,7/200 304-98-34-05 |
Пластина |
6 |
|
АВШ-3,7/200 304-98-34-06 |
Пружина |
6 |
|
АВШ-3,7/200 304-98-34-07 |
Пружина |
6 |
|
АВШ-3,7/200 304-98-34-08 |
Пружина |
6 |
|
АВШ-3,7/200 304-98-35-02 |
Кольцо уплотнительное |
5 |
|
АВШ-3,7/200 304-98-35-04 |
Прокладка |
2 |
|
АВШ-3,7/200 304-98-37-04 |
Пружина |
6 |
|
АВШ-3,7/200 304-98-37-05 |
Пружина |
6 |
|
АВШ-3,7/200 304-98-37-06 |
Пластина |
6 |
|
АВШ-3,7/200 304-98-37-07 |
Пластина |
6 |
|
АВШ-3,7/200 304-98-38-01 |
Прокладка |
5 |
|
АВШ-3,7/200 304-98-38-02 |
Прокладка |
5 |
|
АВШ-3,7/200 304-98-38-04 |
Кольцо уплотнительное |
5 |
|
АВШ-3,7/200 304-98-38-06 |
Прокладка |
5 |
|
АВШ-3,7/200 304-98-38-09 |
Прокладка |
5 |
|
АВШ-3,7/200 304-168-0-11 |
Прокладка |
5 |
|
ДК-50 СВ 2153 9 |
Прокладка |
3 |
|
3.955.001 |
Манжета 1.1-35х58-1 ГОСТ 8752-79 |
2 |
|
3.955.001-03 |
Манжета 1.1-60х85-1 ГОСТ 8752-79 |
1 |
|
4.480.003 |
Прокладка |
10 |
|
4.480.009 |
Прокладка |
3 |
|
4.480.015 |
Прокладка |
10 |
|
Комплекты |
||
|
ВШ-2,3/400 сб.401-21 |
Ящик ЗИП |
1 |
Стоимость запасных частей (ЗИП) среднего ремонта для компрессора ВШ-2,3/400,
можно узнать через форму обратной связи Заказать звонок, а также по телефону
(343) 346-70-35 или по эл. почте: info@ural-bt.ru
Каталог запчастей компрессора УКС-400
|
Каталожный номер |
Наименование запчасти |
|
сб.401-1-2 |
Вал коленчатый в сборе УКС 400 |
|
сб.401-1-1 |
Картер УКС 400 |
|
401-1-1 |
Маховик УКС 400 |
|
сб.401-1-3-1 |
Масляный насос УКС 400 |
|
сб.407 |
Блок холодильников в сборе УКС 400 |
|
сб.401-1-3 |
Привод вентилятора в сборе УКС 400 |
|
401-1-3-3 |
Шестерня привода вентилятора УКС 400 |
|
401-1-2 |
Шестерня ведущая УКС 400 |
|
401-1-3-2 |
Вал вентилятора УКС 400 |
|
401-1-2 |
Колесо УКС 400 |
|
06.01.010 |
Регулятор мощности УКС 400 |
|
сб.401-1-7 |
Муфта упругая вентилятора в сборе УКС 400 |
|
сб.401-1-6А |
Крыльчатка вентилятора в сборе УКС 400 |
|
сб.401-2 |
Цилиндр 1й ступени в сборе УКС 400 |
|
сб.401-2-3-1 |
Блок цилиндров 1й ступени УКС 400 |
|
401-2-1 |
Крышка УКС 400 |
|
сб.401-2-2 |
Головка 1й ступени УКС 400 |
|
сб.401-2-1 |
Доска клапаннная 1й ступени в сборе УКС 400 |
|
304-168 сб.13 |
Клапан УКС 400 |
|
304-168 сб.14 |
Клапан УКС 400 |
|
сб.406-38 |
Предохранительный клапан УКС 400 |
|
сб.401-3 |
Цилиндр 2й ступенив сборе УКС 400 |
|
401-3-2А |
Доска клапанная УКС 400 |
|
сб.401-3-1 |
Крейцкопфный блок УКС 400 |
|
401-3-3 |
Крышка 2й ступени в сборе УКС 400 |
|
сб.401-3-5 |
Головка 2й ступени УКС 400 |
|
401-3-2А |
Клапанная доска УКС 400 |
|
сб.401-3-2 |
Клапан УКС 400 |
|
сб.401-3-3 |
Клапан УКС 400 |
|
сб.401-3-4 |
Фонарь УКС 400 |
|
сб.416-60 |
Предохранительный клапан 1й ступени УКС 400 |
|
сб.416-61 |
Предохранительный клапан 2й ступени УКС 400 |
|
сб.416-62 |
Предохранительный клапан 3й ступени УКС 400 |
|
сб.416-55 |
Предохранительный клапан 4й ступени УКС 400 |
|
сб.416-56А |
Предохранительный клапан 5й ступени УКС 400 |
|
сб.413 - 5 |
Баллон УКС 400 |
|
сб.401-4 |
Цилиндр 3й ступени в сборе УКС 400 |
|
401-5 |
Прокладка УКС 400 |
|
сб.401-5 |
Цилиндр 4й ступени в сборе УКС 400 |
|
401-4 |
Прокладка УКС 400 |
|
сб.401-6 |
Цилиндр 5й ступенив сборе УКС 400 |
|
304-168-3-4 |
Кольцо поршневое УКС 400 |
|
401-6-2-2 |
Гильза 5й ступени УКС 400 |
|
304-98-34-00 |
Клапан УКС 400 |
|
304-98-37-00 |
Клапан УКС 400 |
|
сб.401-6-1 |
Клапан УКС 400 |
|
сб.411А-3 |
Клапан постоянного давления УКС 400 |
|
сб.401-7-1 |
Шатун в сборе УКС 400 |
|
401-7-1 |
Палец поршня УКС 400 |
|
304-168-3-2 |
Кольцо поршневое УКС 400 |
|
сб.401-9-1 |
Крейцкопф со втулками в сборе УКС 400 |
|
сб.401-7 |
Поршень 1й ступени с шатуном УКС 400 |
|
сб.401-7-2 |
Поршень 1й ступени со втулками УКС 400 |
|
401-7-2-1 |
Поршень УКС 400 |
|
сб.401-8 |
Поршень 2й ступени с шатуном УКС 400 |
|
сб.401-8-1 |
Поршень 2й ступени со втулками УКС 400 |
|
401-8-1-1 |
Поршень УКС 400 |
|
сб.401-9 |
Поршень 3й ступени с шатуном УКС 400 |
|
401-9-1 |
Поршень 3й ступени УКС 400 |
|
401-9-1-1 |
Крейцкопф УКС 400 |
|
сб.401-10 |
Поршень 4й ступени с шатуном УКС 400 |
|
401-10-1 |
Поршень 4й ступени УКС 400 |
|
сб.401-11 |
Поршень 5й ступени с шатуном УКС 400 |
|
сб.401-11-11 |
Поршень 5й ступени УКС 400 |
|
сб. 401-12 |
Блок крейцкопфный УКС 400 |
|
сб.400-26 |
Глушитель УКС 400 |
|
сб.417-1 |
Труба глушителя УКС 400 |
|
402Б-1-2-1 и с узлом передачи вращения |
Вал первичный УКС 400 |
|
402А-1-3 |
Карданный вал УКС 400 |
|
сб.402-2 |
Останов двигателя УКС 400 |
|
сб.406-5 |
Осушитель УКС 400 |
|
сб.406-5-7А |
Фильтр верхний УКС 400 |
|
сб.407-3А |
Змеевик 3й ступени в сборе УКС 400 |
|
сб.407-4 |
Змеевик 2й ступени в сборе УКС 400 |
|
сб.407-9 |
Змеевик 1й ступени в сборе УКС 400 |
|
сб.407-6 |
Блок змеевиков 1й ступени УКС 400 |
|
сб.407 |
Блок холодильников УКС 400 |
|
сб.407-1А |
Змеевик 5й ступени в сборе УКС 400 |
|
сб.407-2Б |
Змеевик 4й ступени в сборе УКС 400 |
|
сб.406-26А |
Фильтр конечный УКС 400 |
|
КВО 7501.000 |
Вентиль трехходовой УКС 400 |
|
сб.406-37А |
Вентиль дроссельный УКС 400 |
|
сб.406-38 |
Клапан предохранительный УКС 400 |
|
сб.416-42 |
Водомаслоотделитель 1й ступени УКС 400 |
|
сб.416-43А |
Водомаслоотделитель 2й ступени УКС 400 |
|
сб.416-57А |
Водомаслоотделитель 3й ступени УКС 400 |
|
сб.416-58Б |
Водомаслоотделитель 4й ступени УКС 400 |
|
сб.416-59 |
Водомаслоотделитель 5й ступени УКС 400 |
