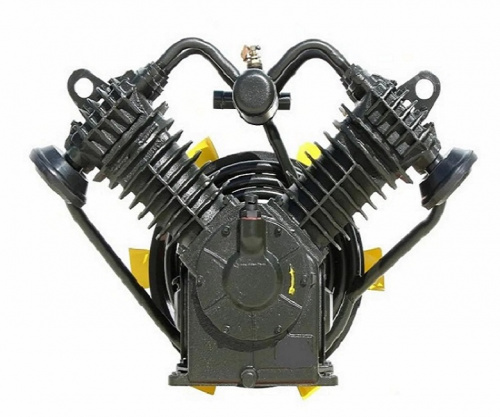

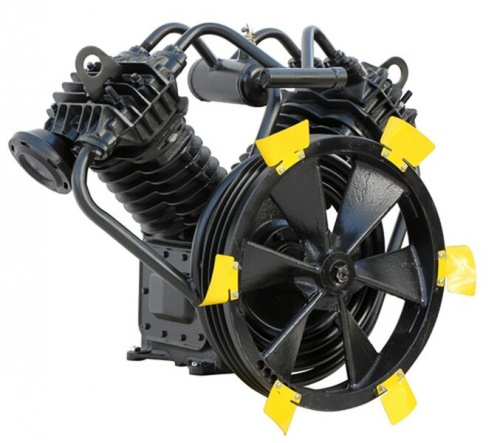

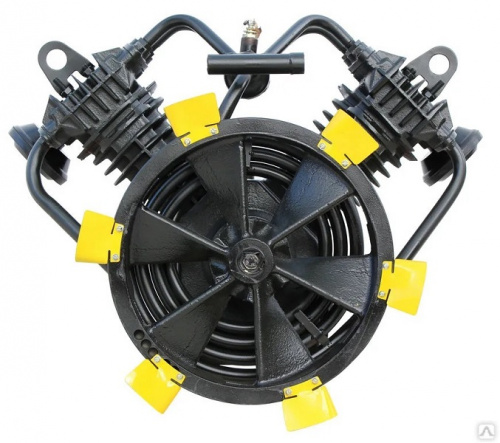

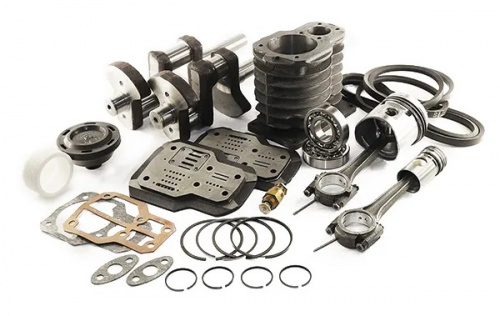

Запасные части на базе головки С416М (С416М | С416М1 | К3 | К31 | К37 | К6 | КБ8М | КД9 | КТ16 | КТ16Э
№ п/п | Наименование | Чертежный номер |
Кол-во (шт) |
Примечание |

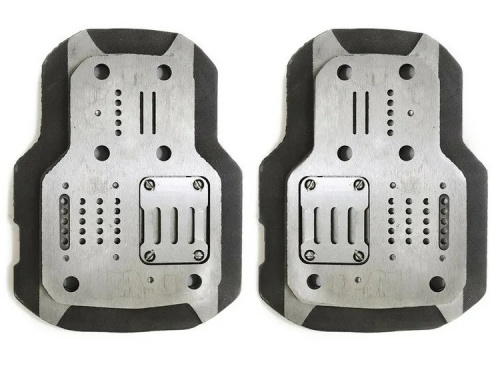

1 | Блок клапанный | С415М.01.00.800 | 1 | правый на С415М, С416М (с 01.01.1999г.) |
2 | Блок клапанный | С416М.01.00.300 | 1 | левый на С415М, С416М (с 01.01.1999г.) |
3 | Блок цилиндров | С415М.01.00.002 | 2 | на головку С415М и С416М |
4 | Вал коленчатый | С416М.01.20.001 | 1 | |
5 | Вкладыш верхний | С415М.01.00.101 | 4 | на коленвал |
6 | Вкладыш нижний | С415М.01.00.102 | 4 | на коленвал |
7 | Влагоудалитель | С415М.02.00.300 | 1 | отвод влаги из ресивера |
8 | Втулка | С415М.01.00.128 | 4 | деталь шатуна |
9 | Доска клапанная верхняя | С415М.01.00.801 | 2 | деталь блока клапанного |
10 | Доска клапанная нижняя | С415М.01.00.802 | 2 | деталь блока клапанного |
11 | Заглушка | С415.01.00.203 | 4 | к поршню высокого давления |
12 | Картер | С416М.01.20.002 | 1 | |
13 | Клапан | С415.02.00.302 | 1 | стеклянный во влагоудалитель |
14 | Клапан обратный | С415.02.00.130 | 1 | в ресивер |
15 | Клапан предохранительный | С415.01.01.200 | 1 | на головку компрессора |
16 | Клапан предохранительный | С415.02.02.100 | 1 | на ресивер |
17 | Коллектор | С416М.01.00.200 | 1 | |
18 | Коллектор | С416М.01.00.200-01 | 1 | правый на С416М и К3 |
19 | Коллектор | С416М.01.00.200-02 | 1 | левый на К3 |
20 | Кольцо | 022-028-36-2-2 СТП1/8 | 2 | уплотнение трубопровода |
21 | Кольцо | Б45 СТП К6.493-72 | 1 | стопорное на подшипник |
22 | Корпус подшипника | С415.01.10.019 | 1 | обойма для подшипника |
23 | Крест | С415М.02.00.014 | 1 | на ресивер под реле, манометр и предохранительный клапан |
24 | Крышка | С415.01.00.013 | 1 | боковая глухая |
25 | Крышка | С415.01.00.014 | 1 | боковая с отверстием под щуп |
26 | Крышка | С415М.01.20.003 | 1 | с отверстием под сапун |
27 | Крышка | С415М.01.20.011 | 1 | глухая под подшипник |
28 | Крышка цилиндров | С415М.01.00.001 | 1 | для С415М и С416М |
29 | Крышка цилиндров | С415М.01.00.001-01 | 1 | для С416М |
30 | Лопасть | С416М.01.00.003 | 6 | на маховик С415М, С416М |
31 | Манжета | 40х60 | 1 | на вал коленчатый |
32 | Маховик | С416М.01.00.002 | 1 | на головку компрессора |
33 | Ограничитель | С415М.01.00.404 | 2 | для клапана прямоточного короткий |
34 | Ограничитель | С415М.01.00.404-02 | 2 | для клапана прямоточного длинный |
35 | Пластина клапанная | С415М.01.00.402 |
для клапана прямоточного | |
36 | Пластина клапанная | С415М.01.00.807 | 8 | t=0,22 для блока клапанного |
37 | Пластина клапанная | С415М.01.00.811 | 12 | t=0,36 для блока клапанного |
38 | Пневморазгружатель | С415.01.00.700 | 1 | на головку компрессора |
39 | Поршень ВД | С415М.01.00.201 | 2 | диаметр 52 мм без пальца |
40 | Поршень НД с пальцем | 375-1000106-10 | 2 | диаметр 108 мм с пальцем |
41 | Поршень с шатуном ЦВД | С415М.01.00.200 | 2 | поршень 52+шатун+палец+вкладыши+кольца |
42 | Поршень с шатуном ЦНД | С415М.01.00.100 | 2 | поршень 375+шатун+палец+вкладыши+кольца |
43 | Привод С416 | 1 | электродвигатель 11 кВт / 3000 об/мин + шкив | |
44 | Прокладка | С415.00.00.002 | 6 | овальная для воздуховода |
45 | Прокладка | С415.01.00.002 | 2 | под крышки 013, 014 |
46 | Прокладка | С415.01.00.006 | 2 | под клапан прямоточный |
47 | Прокладка | С415.01.00.007 | 2 | над клапаном прямоточным |
48 | Прокладка | С415.01.00.015 | 1 | под пневморазгружатель |
49 | Прокладка | С415.01.00.016 | 2 | под блоком цилиндров |
50 | Прокладка | С415.01.10.009 | 1 | под большую крышку картера |
51 | Прокладка | С415.01.10.013 | 1 | под малую крышку картера и фланец |
52 | Прокладка | С415М.01.00.022 | 2 | над блоком клапанным |
53 | Прокладка | С415М.01.00.803 | 2 | фторопластовая в блоке клапанном |
54 | Прокладка | С415М.01.00.021 | 2 | под блоком клапанным |
55 | Пружина | С415.01.00.403 |
в клапан прямоточный | |
56 | Разбрызгиватель | С415М.01.00.106 | 2 | |
57 | Регулятор давления | К-6.02.00.200 | 1 | перепускной клапан |
58 | Реле давления | К2.02.03.200-01 |
CONDOR MDR 3/11 12,5А | |
59 | Реле давления | К22.02.03.200 |
CONDOR MDR 3/16 16А | |
60 | Реле давления | С415М.02.03.100 |
CONDOR MDR 2/11 или MDR 1/11 | |
61 | Ремонтный комплект РК1 | 2 | набор колец на один блок цилиндров | |
62 | Ремонтный комплект РК5 | 1 | набор колец на компрессор К33 | |
63 | Розетка | С415М.01.00.804 | 2 | элемент клапанного блока |
64 | Розетка | С415М.01.00.809 | 2 | элемент клапанного блока |
65 | Сапун | С415М.01.20.300 | 1 | с отражателем |
66 | Седло | С415М.01.00.808 | 2 | элемент клапанного блока |
67 | Сепаратор | С415М.01.00.805 | 4 | под верхней клапанной доской |
68 | Сепаратор | С415М.01.00.805-01 | 4 | над нижней клапанной доской |
69 | Фильтр | С415.01.01.002 | 2 | сетка в металлический фильтр |
70 | Фильтр воздушный | С415М.01.00.500 | 2 | пластмассовый фильтр в сборе |
71 | Фильтроэлемент ФВК-001 | 2 | к фильтру пластмассовому | |
72 | Холодильник | С416М.01.00.100 | 1 | спираль в сборе |
73 | Шатун ЦВД | С415М.01.00.220 | 2 | на ступень высокого давления |
74 | Шатун ЦНД | С415М.01.00.120 | 2 | на ступень низкого давления |
75 | Шкив | К3.00.00.002 | 1 | на двигатель С416М, К3, К6, К31 |
76 | Щуп | С415М.01.00.006 | 1 | пластмасс |
