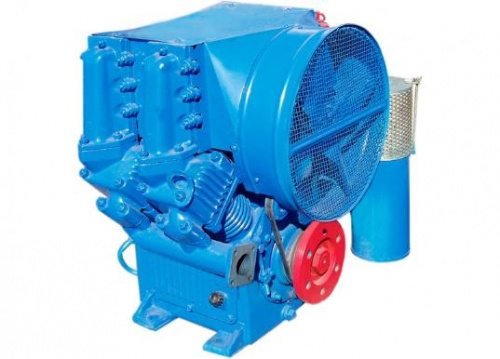

ПК-3,5А
Технические характеристики
|
Наименование параметров |
Норма для компрессора |
|||
|---|---|---|---|---|
|
ПК-1,75А |
ПК-3,5А |
ПК-5,25А |
||
|
Тип компрессора |
V-образный, поршневой, двухступенчатый, однорядный с воздушным охлаждением, оборудован устройством для перевода на холостой ход |
|||
|
|
2-х рядный |
4-х рядный |
6-рядный |
|
|
Производительность по всасыванию, нм3/мин |
|
|||
|
До 7 кгс/см2 |
1,75 |
3,5 |
5,25 |
|
|
До 9 кгс/см2 |
1,7 |
3,4 |
5,1 |
|
|
Давление нагнетания, кгс/см2 |
от 7 до 9 |
|||
|
Частота вращения коленчатого вала, об/мин |
1465 |
1470 |
1475 |
|
|
Мощность, потребляемая при частоте вращения, кВт: |
|
|||
|
7 кгс/см2 |
11,63 |
22,75 |
33,0 |
|
|
7 кгс/см2 |
14,0 |
26,5 |
37,0 |
|
|
Режим работы при давлении нагнетания ПВ, %: |
|
|||
|
7 кгс/см2 |
100 |
|||
|
9 кгс/см2 |
50 |
|||
|
Направление вращения коленчатого вала |
по часовой стрелке (против часовой стрелки - по специальному заказу) |
|||
|
Привод |
от электродвигателя или ДВС через эластичную муфту |
|||
|
Габаритные размеры, мм: |
|
|||
|
Длина |
495 |
650 |
835 |
|
|
Ширина |
750 |
750 |
750 |
|
|
Высота |
760 |
760 |
760 |
|
|
Масса без масла и ЗИП, кг |
140 |
215 |
320 |
|
Компрессоры ПК-1,75А, ПК-3,5А, ПК-5,25А предназначены для выработки сжатого воздуха и снабжения им различных пневмоинструментов и механизмов, воздуховодов и агрегатов на объектах нефтехимической, газовой, металлургической, электрохимической, горнодобывающей и других отраслей промышленности, а также для пневмотранспорта сыпучих веществ (песок, цемент, зерно и т.п.); использования на нефтебуровых установках. Компрессоры снабжены автоматической системой управления, которая обеспечивает:
- Автоматическое регулирование производительности (пуск-остановка; перепуск с нагнетания II ступени на всасывание I ступени);
- Разгрузку и продувки компрессора при его остановке;
- Аварийную остановку при перегреве;
- Аварийную остановку при понижении давления в системе смазки;
- Возможность продувки и разгрузки компрессора вручную со щита управления;
- Электроподогрев масла в картере (для модификаций северного варианта исполнения).
Компрессор ПК-3,5АМ предназначен для выработки сжатого воздуха и установки на локомотивы типа ТГМ4 и другие взамен компрессора ВУЗ,5/9-1450. Имеет в своём составе специальный переходник для установки муфты привода и электроподогреватель масла.
